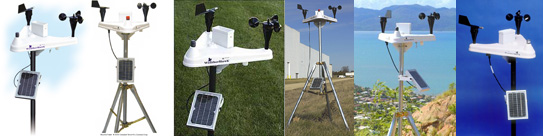

WeatherHawk 240 WeatherStation |
|
|
|
 |
|
|
|
|
 |
|
| |
1. WeatherHawk 웨더스테이션은 사용자로 하여금 간단히 설치하여 즉시운영이 가능합니다.
2. WeatherHawk 웨더스테이션은 어떤 운영목적이든 다양한 기능으로 다양한 환경에 적용할 수
있습니다.
3. 증발산량 측정기능이 있기 때문에 농업 및 작물재배에 관한 분야에 최적화되어 있습니다.
4. WeatherHawk 웨더스테이션은 Virtual Weather Station 소프트웨어를 이용하여 인터넷기반의
데이터 전송이 가능합니다.
5. 솔라패널에 의한 전력공급이 이루어지므로 센서부에는 별도의 전원을 공급할 필요없이
자체적전력으로 작동합니다. (필요시 AC전원공급도 가능합니다.)
6. 별도의 중계기 없이 가시거리일 경우 최대 400미터의 전송거리를 자랑합니다.
(장거리안테나를 사용할 경우 최대 11km까지 무선전송이 가능합니다.)
7. 센서에서 측정데이터를 취합 후에 메인보드에서 1차 저장 후 PC로 전송하기 때문에 전송시
손실되는 데이터가 있다면 1차 저장 값을 다운로드받아서 이를 보완할 수 있습니다.
8. 광량센서가 내장되어있어 주변 환경이 어두울 경우 자동으로 백라이트가 작동합니다.
* WeatherHawk 웨더스테이션은 다음의 4단계로 쉽게 설치/운영할 수 있습니다.
1. 박스에서 WeatherHawk 웨더스테이션을 꺼냅니다.(별도의 조립이 필요없습니다.)
2. 제공된 파이프에 솔라패널 및 WeatherHawk 웨더스테이션을 거치합니다.
3. 사용자의 PC에 수신기를 설치합니다. (시리얼포트에 연결합니다.)
4. 사용자의 PC에 Virtual Weather 소프트웨어를 설치한 후 WeatherHawk 웨더스테이션의
스위치를 ON합니다.
몇 분 후 사용자는 PC로 전송되는 다양한 날씨데이터를 관측할 수 있으며, 인터넷망을 이용하여
원거리에서 데이터관측이 가능합니다.
|
|
 |
 |
|
|
 측정항목 |
|
|
|
대기온도 / 대기습도 |
|
|
기압 / 강우량 |
|
|
일사량 |
|
|
풍속/풍향 |
|
|
증발산량
(일사량 측정에 의해 계산됨) |
|
|
열지수 |
|
|
이슬점온도 / 체감온도 |
|
|
|
|
|
|
스테이션부 |
|
|
|
WeatherHawk 240 |
|
온 보드 2.4GHz의 광 라디오통신 |
|
|
|
|
웨더스테이션 |
|
|
|
작동온도 |
|
-40 ~ 50℃ |
저장 |
|
128kb의 저장 공간, 최대 32,000개의 데이터 저장 |
라디오타입 |
|
분산스펙트럼 |
주파수 |
|
2.4GHz (WeatherHawk 240) |
|
|
|
|
PC수신측 |
|
|
|
라디오타입 |
|
분산스펙트럼 |
주파수 |
|
2.4GHz (WeatherHawk 240) |
입/출력 데이터비율 |
|
9,600 bps |
평균전류소모량 |
|
대기시 1mA이하
수신시 24mA, 송신시 75mA이하 |
|
|
|
|
전원 |
|
|
|
배터리 |
|
7A 납축전지 |
솔라패널 |
|
1.6W 또는 5W |
|
|
|
|
안테나 |
|
|
|
기본 |
|
옴니다이렉트, ¼ 웨이브, 방수제품 |
게인 |
|
0 dB |
전송거리 |
|
0.4km (가시거리일 경우) |
|
|
|
|
대기온도 |
|
|
|
센서타입 |
|
폴리머타입 |
측정범위 |
|
0 ~ 100%RH |
정확도 |
|
90 ~ 100% 일 때 ±5%
10~90% 일 때 ±3% |
반응시간 |
|
2분 |
|
|
|
|
기압 |
|
|
|
센서 |
|
피에조레지스티브 트랜스듀서 |
측정범위 |
|
15 ~ 115 kPa |
정확도 |
|
지시 값의 ±1.5%이하
0 ~ 85℃ 일 때 ±1.5 kPa |
|
|
|
|
강우량센서 |
|
|
|
센서타입 |
|
티핑버켓 |
입수부 면적 |
|
50 cm2 |
분해능 |
|
1 mm |
|
|
|
|
일사량 |
|
|
|
센서타입 |
|
실리콘 파이라노미터 |
스펙트럼범위 |
|
300 ~ 1,100 nm |
정확도 |
|
±2.5% |
출력 |
|
단위면적당 0.25mV |
측정범위 |
|
0 ~ 2,000 W/m2 |
작동온도 |
|
-40 ~ 55℃ |
|
|
|
|
풍향 |
|
|
|
센서타입 |
|
베인 |
재질 |
|
써모플라스틱, 스테인리스재질 |
베어링 |
|
볼베어링 |
측정범위 |
|
0~360°(기계적) 352°(전기적) |
작동온도 |
|
-55 ~ 60℃ |
선형성 |
|
1% |
분해능 |
|
1° |
감도 |
|
1 m/s |
|
|
|
|
풍속 |
|
|
|
센서타입 |
|
3 컵 아네모미터 |
재질 |
|
로터 - 렉산(폴리카보네이트) |
바디 |
|
ABS 플라스틱 |
로터직경 |
|
5.08 cm |
샤프트 |
|
베릴륨 코퍼 |
작동온도 |
|
-55 ~ 60℃ |
측정범위 |
|
0.78 ~ 98 m/s |
최소기동풍속 |
|
0.78 m/s |
|
|
|
|
크기 |
|
|
|
크기 |
|
가로(599mm) x 세로(459mm) x 높이(310mm) |
|
|
|
|
 |
|
| |
 |
 |
 |
 |
|
| 5W solar panel |
7A battery pack |
Earth Grounding Kit |
WeatherHawk-IP
server module
for direct
ethernet connection |
|
|
|
| |
 |
 |
 |
 |
|
| pole |
Stake Kit |
Tripod &
Mast Assembly |
Tripod
Installation Kit |
|
|
|
| |
 |
 |
|
|
|
| USB-to-Serial Adapter |
Guy-wire Kit |
|
|
|
|
|
|
|
| |
