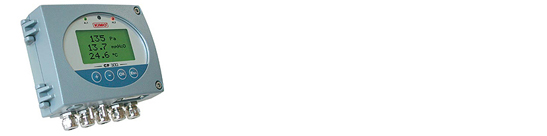

CP300(설치형) |
|
|
|
 |
|
|
|
 |
|
| |
측정범위 최소 0 ~ ±10 Pa, 최대 0 ~ ±10,000 Pa
분해능 0.1 Pa (CP301) 선택, 측정범위 사용자 설정
풍속, 풍량 측정 선택, 압력센서 교체 가능(SPI 시스템)
1 ~ 4 측정값 동시 디스플레이
KIMO Class200, Class300 트랜스미터 상호통신
1채널 써머커플 K 타입 입력 (CP300)
2 x 4 ~ 20mA(4 wires), 0 ~ 10V 또는 RS232 출력
2 RCR 릴레이(6 A / 230Vac)
듀얼컬러 LED 알람 및 80 dB 알람
MODBUS 네트워크 RS485 시스템(옵션)
IP65 ABS, 알루미늄 하우징, 백라이트 디스플레이
마운팅 플레이트로 간단한 설치
|
|
 |
 |
|
|
 압력 |
|
|
|
측정범위 |
|
SPI 시스템 참조 |
지원단위 |
|
Pa, mmH O, inWG, mmHg |
정밀도 |
|
측정값의 ± 0.5 % ± 1 Pa (CP301/302/303)
측정값의 ± 0.5 % ± 0.8 Pa (0.1 Pa 옵션)
측정값의 ± 0.5 % ± 10 Pa (CP304) |
영점조정 |
|
오토 캘리브레이션 또는 영점버튼 |
분해능 |
|
0.1 Pa, 0.01mmH O, 0.01inWG, 0.01 mmHg |
사용유체 |
|
에어, 뉴트럴가스 |
|
|
|
|
풍속 |
|
|
|
측정범위 |
|
2 ~ 100 m/s (SPI 시스템 참조) |
분해능/단위 |
|
0.1 m/s - 0.1 fpm |
|
|
|
|
풍량 |
|
|
|
측정범위 |
|
0 ~ 100,000 m3/h (풍속 및 덕트 단면적에 따라 결정) |
분해능/단위 |
|
1 m3/h - 0.1 m3/s
0.1 l/s - 1 cfm |
|
|
|
|
하우징 |
|
|
|
하우징 |
|
ABS 또는 ALU(알루미늄) |
방화등급 |
|
ABS : V 0 as per UL94 |
사이즈 |
|
ABS하우징: 140 x 150 x 70mm
ALU하우징: 145 x 155 x 75mm |
방수등급 |
|
IP65 |
디스플레이 |
|
1 ~ 4 라인 그래픽
70 x 38 mm 백라이트 디스플레이
PMMA 소재 스크린 보호 |
케이블글랜드 |
|
ABS - 폴리아미드 재질, 최대 7mm 케이블용
ALU - 니켈도금 황금 재질, 최대 Ø 9mm 케이블용 |
피팅 |
|
발베드 피딩 Ø 6.2mm |
무게 |
|
ABS - 800g, ALU - 1,300g (디스플레이 포함) |
|
|
|
|
트랜스미터 사양 |
|
|
|
전원 |
|
24 Vac/dc ±10%, 115 Vac/dc ±10%, 50 ~ 60Hz |
출력 |
|
2 x 4 ~ 20mA 또는 0 ~ 10V (4 wire)
최대 500 Ohms (4 ~ 20 mA)
최소 1 K Ohms (0 ~ 10V) |
Galvanic isolation |
|
inputs and outputs (on 115Vac / 230Vac models) |
Consumption |
|
5VA |
릴레이 |
|
2 RCR 릴레이 6A / 230Vac |
알람 |
|
80 dB buzzer, 2듀얼컬러 LED |
전자환경적합성 |
|
EN 61 326 |
배선연결 |
|
스크루 터미널블럭 Ø 1.5mm² max |
RS485 통신 |
|
디지털 Modbus RTU system
통신속도 2,400 ~ 115,200 Bauds |
RS232 통신 |
|
디지털 ASC2 프로토콜 |
사용온도 |
|
0 ~ + 50℃ |
보관온도 |
|
- 10 ~ + 70℃ |
사용환경 |
|
에어, 뉴트럴가스 |
|
|
|
|
릴레이/알람 |
|
|
|
알람세팅 |
|
파라미터(압력, 풍속, 풍량, 온도...)
각 알람 1 ~ 2 세트포인트(상한 또는 하한)
시간지연 세팅 / 최대 60초
80 dB 부저알람 또는 듀얼컬러 LED 알람
릴레이 열림 또는 닫힘 선택 |
|
|
|
|
셀프 캘리브레이션 |
|
|
|
전기밸브 수명 |
|
100,000,000 사이클 |
이점 |
|
자동영점 조정 |
영점조정 주기 |
|
1 ~ 60분 간격설정 또는 설정해지 |
|
|
|
| |
|
|
|
|
 |
