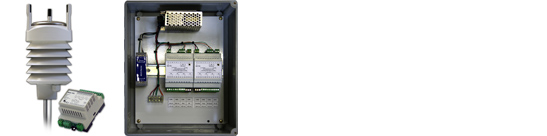

Orion 420 웨더스테이션은 산업의 PLC 인터페이스 및 강우량, 대기압, 상대습도, 온도, 풍속,
풍향측정을 위한 완벽한 웨더시스템입니다.
Orion 420 웨더스테이션은 초음파테크놀러지를 이용하여 고정밀 고안정성을 실현하였습니다.
사용자는 Wonderware®와 같은 PLC플랜트 소프트웨어로서 날씨데이터를 모니터링 할 수 있습니다.

1. 필수적인 6개의 날씨 파라미터가 하나의 시스템으로 합쳐졌습니다.
   (풍속, 풍향, 온도, 습도, 기압, 강우)
2. 모든 파라미터를 4~20mA로 출력이 가능합니다.
3. 삼각 디자인의 센서배열은 정확한 풍향, 풍속측정을 보장합니다.
4. 기존의 기계식 바람 센서보다 휠씬 더 튼튼한 내구성을 자랑합니다.
5. 설치가 쉽고 필드 캘리브레이션이나 유지보수가 필요 없습니다.
6. 내부식성의 견고한 하우징에 작고 강력한 기능의 센서가 거치되어 있습니다.
7. 최소기동 풍속 및 풍향이 0부터 시작하기 때문에 미풍측정에 용이합니다.
8. 히팅모델을 옵션으로 사용할 수 있습니다.

[바람측정]
1. 수평으로 부는 풍속과 풍향을 정의하기 위하여 진보된 초음파센서를 이용하여 측정합니다.
2. 수평면에 동일한 간격으로 배열된 초음파 트랜스듀서는 모든 풍향으로부터 정확한 풍속측정을
   위하여 이상적으로 디자인되었습니다.
3. 바람 센서는 움직이는 부품이 없기 때문에 유지보수가 필요 없습니다. 풍속은 0~60m/s의
   측정범위를, 풍향은 0~360°의 측정범위를 가지고 있습니다.

[대기압, 온도, 습도모듈]
1. 대기압, 온도, 습도는 각 파라미터의 측정을 위하여 정전용량측정방법을 이용한 하나의 진보된
   센서모듈로 측정을 합니다.
   기압은 실리콘센서를 이용하여 측정을 하며, 센서는 최소한의 히스테리시스와 뛰어난 재현성뿐
   아니라 뛰어난 온도보상과 장기적인 안정성을 가지고 있습니다.
   대기압의 측정범위는 600~1100hPa 입니다.

2. 온도는 세라믹센서를 이용하여 측정을 하며, 측정범위는 -52~60°C입니다.

3. 습도측정은 정전용량 테크놀러지를 이용하며, 센서는 환경적인 히스테리시스를 무시할 수 있는
   와이드한 범위 안에서 고정밀과 뛰어난 장기적인 안정성을 제공합니다.
   습도 측정범위는 0~100%입니다.

4. 각 센서는 스페어 부품으로 쉽게 대체될 수 있는 특별하게 디자인된 라디에이션 쉴드 안에
   거치되어있습니다.
   쉴드는 산발적인 태양복사와 강우에 의해 센서를 보호하며, 플라스틱재질의 플레이트는 뛰어난
   온도특성과 자외선으로부터 안정된 구조로 되어있습니다.
   흑구센서가 내부의 축적된 열을 흡수할 동안 하얀색의 외부 표면은 복사열을 발산합니다.

[강우측정]
1. 강우측정은 기본적으로 개별의 빗방울에 의한 충격을 감지하는 충격센서에 의해 측정이 되며
   신호는 충격에 비례하여 빗방울의 전체 양을 계산하는데 영향을 줍니다.
   이런 이유로 각 빗방울에 의한 신호는 바로 강우의 적산으로 변환이 됩니다.
   측정방법에 있어서 홍수, 막힘 뿐만 아니라 젖음과 증발은 강우측정에서 감안이 되지 않습니다.

[시스템 구성도]
