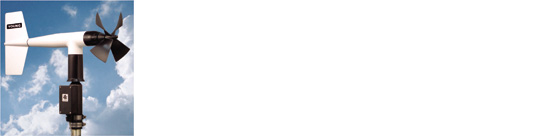

R.M YOUNG 05103 Wind Monitor |
|
|
|
 |
|
|
|
|
 |
|
| |
1. 센서부와 정션박스가 일체형으로 되어있어 설치가 아주 간편합니다.
2. 30~35㎜ 파이프에 설치가 가능하며 Band Clamp로서 단단하게 설치할 수 있습니다.
3. 모델에 따라 0~1V, 0~5v 또는 4~20㎃출력이 되므로 사용 환경에 맞는 모델을 구비하여
사용하시면 됩니다.
4. 정확도가 높아 정밀도를 요하는 환경에서 사용합니다.(연구소, 대학교등)
5. 강화플라스틱으로 제작된 몸체는 어떤 환경에서도 견고하게 작동됩니다.
|
|
 |
 |
|
|
 측정범위 |
|
|
|
풍속 |
|
0~100m/s |
풍향 |
|
360° 기계적, 355° 전기적(5° 오픈) |
|
|
|
|
정확도 |
|
|
|
풍속 |
|
±0.3m/s 또는 지시 값의 1% |
풍향 |
|
±3° |
|
|
|
|
기동풍속 |
|
|
|
프로펠러 |
|
1.0m/s(05103), 1.1m/s(05106) |
베인 |
|
1.1m/s(05103) |
|
|
|
|
시그널출력 |
|
|
|
풍속 |
|
자기적으로 AC전압포함, 1회전 당 3펄스
1800rpm(90Hz)=8.8m/s |
풍향 |
|
전도성 플라스틱 전위차계로부터
아날로그 DC전압출력(저항 10KΩ, 선형적 0.25%, 수명 5000만 회전) |
|
|
|
|
전원 |
|
|
|
|
|
크기 |
|
|
|
높이 |
|
37cm |
폭 |
|
55cm |
프로펠러 |
|
직경 18cm |
마운팅 |
|
직경 34mm (표준 1인치파이프) |
|
|
|
|
무게 |
|
|
|
|
|
05103V (0~5VDC출력) |
|
|
|
전원 |
|
8~24VDC |
작동온도 |
|
-50~50℃ |
시그널출력 |
|
0~5V |
|
|
|
|
05103L (4~20㎃출력) |
|
|
|
전원 |
|
8~30VDC |
작동온도 |
|
-50~50℃ |
시그널출력 |
|
4~20㎃ |
|
|
|
|
| |
