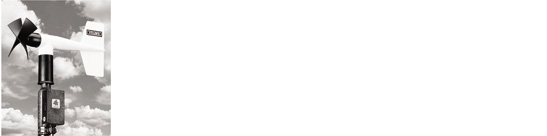

R.M YOUNG 04101 Wind Monitor-JR |
|
|
|
 |
|
|
|
|
 |
|
| |
1. 05103 WIND MONITOR의 보급형 모델입니다.
2. 무게가 가볍고 센서부와 정션박스가 일체형으로 되어있어 설치가 아주 간편합니다.
3. 30~35㎜ 파이프에 설치가 가능하며 Band Clamp로서 단단하게 설치할 수 있습니다.
4. 모델에 따라 0~1V, 0~5v 또는 4~20㎃출력이 되므로 사용 환경에 맞는 모델을 구비하여
사용하시면 됩니다.
5. 강화플라스틱으로 제작된 몸체는 어떤 환경에서도 견고하게 작동됩니다.
6. 범용신호가 출력되므로 범용신호를 입력받는 모든 데이터로거와 호환이 됩니다.
|
|
 |
 |
|
|
 측정범위 |
|
|
|
풍속 |
|
0~60m/s |
풍향 |
|
360° 기계적, 352° 전기적(8° 오픈) |
|
|
|
|
정확도 |
|
|
|
풍속 |
|
±0.5m/s 또는 지시 값의 5% |
풍향 |
|
±5° |
|
|
|
|
기동풍속 |
|
|
|
|
|
시그널출력 |
|
|
|
풍속 |
|
자기적으로 AC전압포함, 1회전 당 3펄스
1800rpm(90Hz)=8.8m/s |
풍향 |
|
전도성 플라스틱 전위차계로부터
아날로그 DC전압출력(저항 10KΩ, 선형적 1.0%, 수명 5000만 회전) |
|
|
|
|
전원 |
|
|
|
|
|
크기 |
|
|
|
높이 |
|
33cm |
폭 |
|
51cm |
프로펠러 |
|
직경 13cm |
마운팅 |
|
직경 34mm (표준 1인치파이프) |
|
|
|
|
무게 |
|
|
|
|
|
04101V (0~1VDC출력) |
|
|
|
전원 |
|
8~24VDC |
작동온도 |
|
-50~50℃ |
시그널출력 |
|
0~1V (기본형)
0~5V (옵션) |
|
|
|
|
04101L (4~20㎃출력) |
|
|
|
전원 |
|
8~30VDC |
작동온도 |
|
-50~50℃ |
시그널출력 |
|
4~20㎃ |
|
|
|
|
| |
